Normas
São guias para a padronização de procedimentos. Dependendo do âmbito de seu projeto, você pode encontrar normas internacionais, nacionais e internas de sua empresa, que buscam padronizar os desenhos.
Escalímetro
Conjunto de réguas com várias escalas usadas em engenharia. Seu uso elimina o uso de cálculos para converter medidas, reduzindo o tempo de execução do projeto.
O tipo de escalímetro mais usado é o triangular, com escalas típicas de arquitetura: 1:20, 1:25, 1:50, 1:75, 1:100, 1:125. A escala 1:100 corresponde a 1 m = 1 cm, e pode ser usado como uma régua comum (1:1).
Folhas
O formato usado é o baseado na norma NBR 10068, denominado A0 (A-zero). Trata-se de uma folha com 1 m2, cujas proporções da altura e largura são de 1:√ 2 . Todos os formatos seguintes são proporcionais: o formato A1 tem metade da área do formato A0, etc. Cada desenhista escolhe o formato no qual o desenho será visto com clareza.
A0 - 841 x 1189
A1 - 594 x 841
A2 - 420 x 594
A3 - 297 x 420
A4 - 210 x 297
A5 - 148 x 210
Dobragem
Toda folha com formato acima do A4 possui uma forma recomendada de dobragem. Esta forma visa que o desenho seja armazenado em uma pasta, que possa ser consultada com facilidade sem necessidade de retirá-la da pasta, e que a legenda esteja visível com o desenho dobrado.
Métodos de projeções ortográficas
Imagine a peça envolvida por um cubo, no qual cada face corresponderá a uma vista, ou seja, o que você estaria enxergando da peça se você estivesse olhando esta face de frente. Este cubo de vistas é então “planificado”, desdobrado. Desta forma é possível visualizar todos os lados da peça em uma folha de papel.
A projeção ortográfica, na prática, pode ser feita de duas formas:
No primeiro diedro: imagine vendo a peça a partir de um dos lados do cubo.
O desenho da vista será feito no lado oposta em que você se “localiza”
Métodos de projeções ortográficas
Imagine a peça envolvida por um cubo, no qual cada face corresponderá a uma vista, ou seja, o que você estaria enxergando da peça se você estivesse olhando esta face de frente. Este cubo de vistas é então “planificado”, desdobrado. Desta forma é possível visualizar todos os lados da peça em uma folha de papel.
A projeção ortográfica, na prática, pode ser feita de duas formas:
No primeiro diedro: imagine vendo a peça a partir de um dos lados do cubo.
O desenho da vista será feito no lado oposta em que você se “localiza”
No terceiro diedro: imagine vendo a peça a partir de um dos lados do cubo.
O desenho da vista será feito no mesmo lado em que você se “localiza”.
O conceito de vistas é aplicado para todos os seis lados possíveis do “cubo”. A diferença entre a representação no primeiro diedro e no terceiro diedro é simplesmente a inversão das posições das vistas no papel.
Denominação das vistas
A princípio é escolhida uma face da peça como uma face “principal”, no qual será denominada como “vista frontal”. A denominação de “frontal” pode ser a frente real da peça, ou caso não haja esta referência, a vista frontal será a vista que apresentará a peça com mais detalhes.
A vista frontal será a parte central do desenho, com todas as outras vistas em volta dela. Nos lados teremos as vistas “lateral esquerda” e “lateral direita”, sempre de acordo com o diedro escolhido. Da mesma forma, na parte vertical teremos as vistas “superior” e “inferior”. Na extrema direita (ou esqueda) do desenho, teremos finalmente nossa vista posterior (ou traseira), fechando as seis vistas ortogonais principais.
A princípio é escolhida uma face da peça como uma face “principal”, no qual será denominada como “vista frontal”. A denominação de “frontal” pode ser a frente real da peça, ou caso não haja esta referência, a vista frontal será a vista que apresentará a peça com mais detalhes.
A vista frontal será a parte central do desenho, com todas as outras vistas em volta dela. Nos lados teremos as vistas “lateral esquerda” e “lateral direita”, sempre de acordo com o diedro escolhido. Da mesma forma, na parte vertical teremos as vistas “superior” e “inferior”. Na extrema direita (ou esqueda) do desenho, teremos finalmente nossa vista posterior (ou traseira), fechando as seis vistas ortogonais principais.
Cortes e Representações Convencionais
Corte total

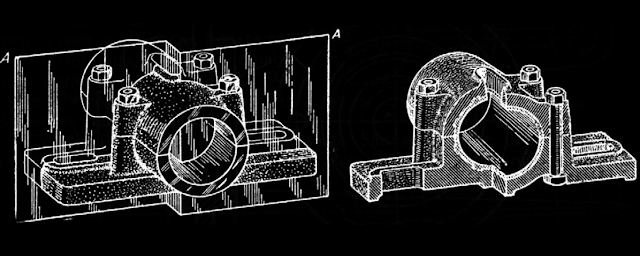

A representação do corte é exatamente imaginar que a peça encontra-se partida ou quebrada, mostrando assim os detalhes internos. Com isso, deixa de ser necessário o uso de linhas ocultas, na maioria dos casos.
Corte total
A representação do corte é exatamente imaginar que a peça encontra-se partida ou quebrada, mostrando assim os detalhes internos. Com isso, deixa de ser necessário o uso de linhas ocultas, na maioria dos casos.
A representação do plano de corte é com um traço estreito traço-e-ponto, exatamente como a linha de simetria, com a diferença de ter nas extremidades um traço largo. O plano de corte deve ser indentificado com letras maiúsculas e o ponto de vista indicado por meio de setas. A parte larga do plano de corte não encosta no desenho da peça. A linha de corte pode coincidir com a linha de simetria.
Meio-corte

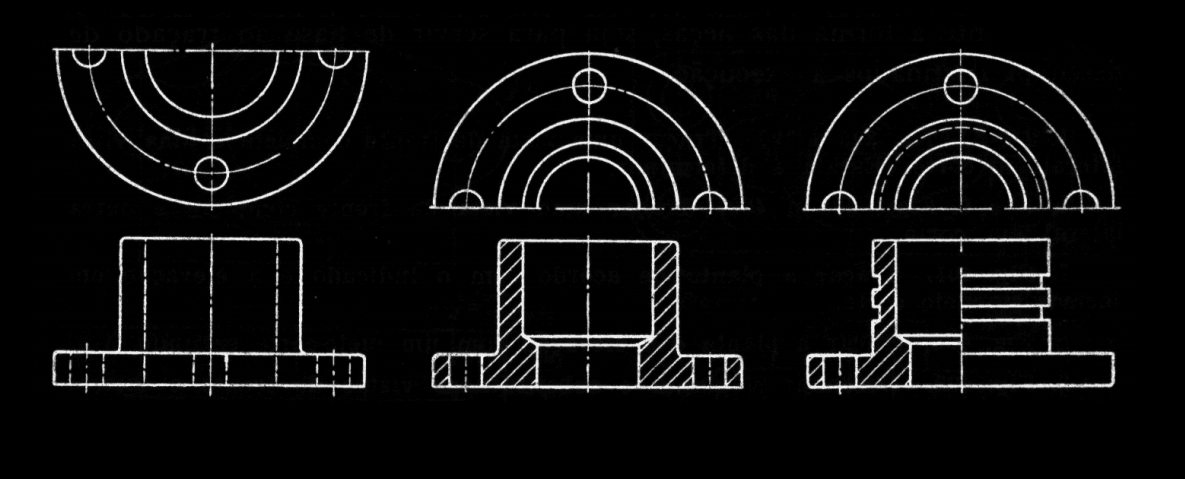

Usado em objetos simétricos, no qual corta-se somente metade do desenho, sendo a outra metade o desenho da vista normal. As linhas invisíveis de ambos os lados não são traçadas.
Usa-se também combinar o meio-corte com a meia-vista, tornando o desenho bem prático sem perder informação.
Usado em objetos simétricos, no qual corta-se somente metade do desenho, sendo a outra metade o desenho da vista normal. As linhas invisíveis de ambos os lados não são traçadas.
Usa-se também combinar o meio-corte com a meia-vista, tornando o desenho bem prático sem perder informação.
Corte parcial
Quando deseja-se cortar somente uma parte da peça, usa-se o corte parcial. O corte é limitado por uma linha de interrupção (irregular ou em zig-zag).
Corte em desvio
Usa-se o corte em desvio para obter os detalhes que não estejam sobre uma linha contínua. Neste caso o plano de corte é “dobrado”, passando por todos os detalhes desejados. Cada vez que o plano de corte muda de direção, este é indicado por um traço largo, de forma similar às extremidades.
Perspectiva Isométrica
Existem vários tipos de perspectiva, cada um com sua utilidade. Os desenhos em perspectiva exata ilustram com perfeição o ângulo do observador, porém as dimensões variam com a posição e proximidade dos objetos. Outros tipos de perspectiva são a dimétrica, trimétrica e cavaleira.
Partindo de um ponto de vista do objeto pela sua face frontal, a perspectiva isométrica é o produto da rotação do objeto em 45° em torno do eixo vertical, sendo logo após inclinado para a frente, de forma que as medidas de todas as arestas reduzem-se à mesma escala.
Nesta configuração os eixos ortogonais serão encontrados com ângulos de 120° entre si. Esta posição dos eixos é facilmente encontrada com o auxílio do esquadro de 30°/ 60°, usando seu menor ângulo para traçar os eixos X e Y, com o eixo Z na vertical.
Partindo de um ponto de vista do objeto pela sua face frontal, a perspectiva isométrica é o produto da rotação do objeto em 45° em torno do eixo vertical, sendo logo após inclinado para a frente, de forma que as medidas de todas as arestas reduzem-se à mesma escala.
Nesta configuração os eixos ortogonais serão encontrados com ângulos de 120° entre si. Esta posição dos eixos é facilmente encontrada com o auxílio do esquadro de 30°/ 60°, usando seu menor ângulo para traçar os eixos X e Y, com o eixo Z na vertical.
Partindo de um ponto de vista do objeto pela sua face frontal, a perspectiva isométrica é o produto da rotação do objeto em 45° em torno do eixo vertical, sendo logo após inclinado para a frente, de forma que as medidas de todas as arestas reduzem-se à mesma escala.
